本文為您介紹止回閥型號及規格參數。我們都知道，止回閥是一種比較特殊的閥門類型，相比于其他蝶閥、閘閥、截止閥之類的閥門，止回閥屬于自動型的閥門，無需借助人力或者執行機構來實現閥門的啟閉，只需依靠所安裝的管路中介質流動帶來的壓力，推動止回閥閥瓣的開啟與閉合，（電動、氣動閥門屬于自動化閥門，跟止回閥的自動閥門是不一樣的）。止回閥是用來防止介質倒流的，屬于單向閥，介質只能朝一個方向流動。
止回閥型號組成有：止回閥代號—連接形式—結構形式—密封面材料—工作壓力—閥體材質。下面我們來詳細看看每個組成部分的代號。
止回閥附加號：微阻緩閉止回閥-HH、保溫止回閥-BH、滾球式止回閥-HQ；
止回閥-H；
連接形式：法蘭-4、對夾-7；
結構形式：升降式-1、立式-2、旋啟式-4、雙瓣式-6、蝶形-7；
密封面材料：巴氏合金-B、氟塑料-F、不銹鋼-H、蒙乃爾合金-M、橡膠-X、硬質合金-Y、直接加工-W；
工作壓力：壓力十六公斤-16，PN1.6mpa，磅級150LB；
閥體材質：球墨鑄鐵-Q、碳鋼-C、304-P、316- R、鈦合金-A、鉻鉬鋼-I；
止回閥常見型號：
| 對夾升降式止回閥 | H71X、H71H |

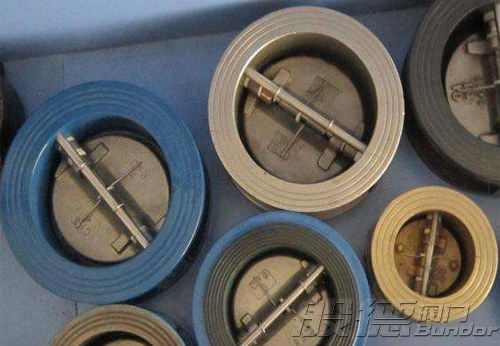

| 對夾蝶形雙瓣止回閥 | H76X、H76H、H77X |
| 靜音止回閥 | H42H、H42W |
| 微阻緩閉式止回閥 | HH44H、HH46H、HH49H |
| 橡膠閥瓣式止回閥 | HC44X |
| 消聲止回閥 | HC41H、HC41X、HC41T |
| 升降式止回閥 | H41H、H41W |
| 旋啟式止回閥 | H44H、H44W |

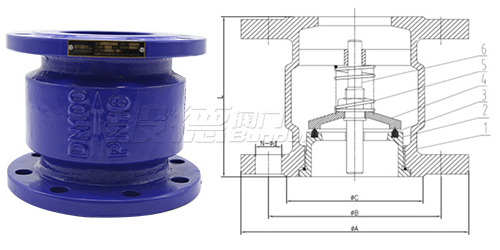

附：舉例HC41X-16Q消聲止回閥規格參數：
| 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 法蘭標準 | |
| 參照標準 | GB/T 12235-2007 | GB/T 12221-2005 | GB/T 13927-2008 | GB/T 17241.6-2008 | |
| 1-閥體 | 2-閥座 | 3-閥座密封圈 | 4-閥瓣 | 5-彈簧 | 6-閥桿 |
| 球墨鑄鐵 | 黃銅 | EPDM | 黃銅 | 304 | 410 |
| DN | NPS（英寸） | ΦA | ΦB | ΦC | L |
| 40 | 1 1/2'' | 145 | 110 | 84 | 100 |
| 50 | 2'' | 165 | 125 | 99 | 120 |
| 65 | 2 1/2'' | 185 | 145 | 118 | 136 |
| 80 | 3'' | 200 | 160 | 132 | 160 |
| 100 | 4'' | 220 | 180 | 156 | 180 |
更多止回閥規格參數可點擊http:///zhf/
