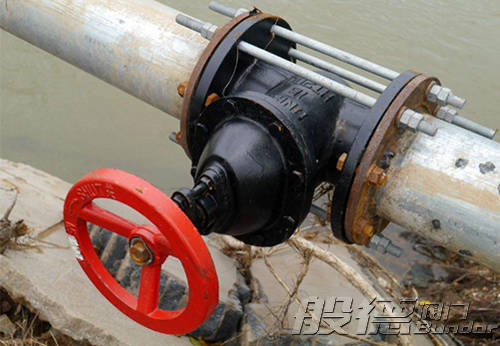

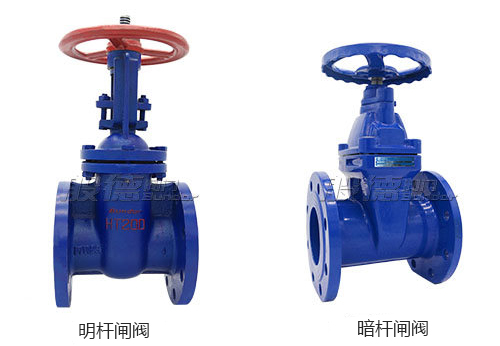

閘閥是常見的閥門之一，不論是在工業管路系統中，還是我們的生活所需管道上，都離不開閘閥。閘閥在管道中只能做全開和全關運動，做切斷介質流通使用，不能夠用來做流量調節。閘閥的結構很獨特，有明桿閘閥和暗桿閘閥之分。除此之外，給閘閥的分類還有很多種分法，不同的類型，其閘閥型號表示方法也不相同，本篇文章就為您介紹一下閘閥的型號含義。

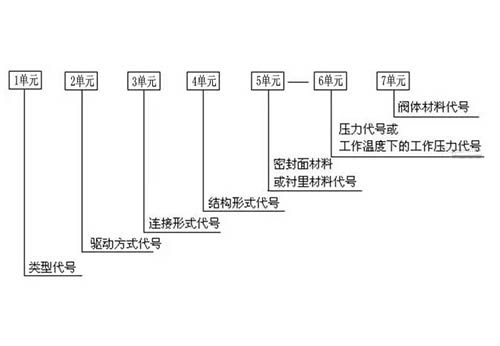

首先要了解閘閥型號含義，就必須清楚閘閥型號表示方法，知道通過閘閥的型號可以提供給我們哪些參數信息，這既方便我們進行閥門選型，也有助于廠商給出相應報價。對于閥門型號的組成我們可以通過下圖了解。
根據此圖，閘閥型號表示方法如下：
閥門類型代號
| 閘閥 | Z |
驅動方式代號
| 手柄 | 省略 |
| 渦輪 | 3 |
| 氣動 | 6 |
| 電動 | 9 |
連接形式代號
| 法蘭 | 4 |
結構形式代號
| 明桿楔式單閘板 | 1 |
| 明桿楔式雙閘板 | 2 |
| 明桿平行式單閘板 | 3 |
| 明桿平行式雙閘板 | 4 |
| 暗桿楔式單閘板 | 5 |
| 暗桿楔式雙閘板 | 6 |
| 暗桿平行單閘板 | 7 |
| 暗桿平行雙閘板 | 8 |
密封面材料代號
| 閥體直接加工 | W |
| 銅合金 | T |
| 橡膠 | X |
| 氟塑料 | F |
| Cr不銹鋼 | H |
| 硬質合金 | Y |
工作壓力代號
工作壓力數值用阿拉伯數字表示，代表的是對應公斤數，它是兆帕的10倍，也就是說PN1.0Mpa的工作壓力就是10公斤。
閥體材料代號
| 灰鑄鐵 | Z |
| 球墨鑄鐵 | Q |
| 銅合金 | T |
| 碳鋼 | C |

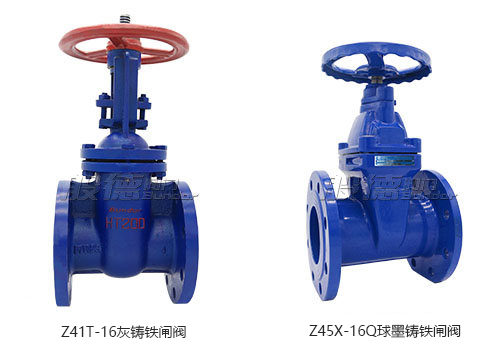

了解了閘閥型號含義，那么常見的閘閥型號有：
| 鑄鋼閘閥 | Z41H、Z41Y |
| 不銹鋼閘閥 | Z41W |
| 軟密封暗桿閘閥 | Z45X |
| 軟密封明桿閘閥 | Z41X |
| 灰鑄鐵閘閥 | Z41T、Z45T |
關于閘閥型號表示方法以及閘閥型號含義就為您介紹到這里，相信您在看過本篇文章之后會對閘閥型號有更深刻的認識。如果您是一個閘閥采購商，還不了解閘閥的型號，那您在看過本篇文章之后，只要對照相應的參數信息即可匹配出相應的閘閥型號，對您的詢價也是非常有幫助的。
下滑了解更多閘閥相關知識。↓
