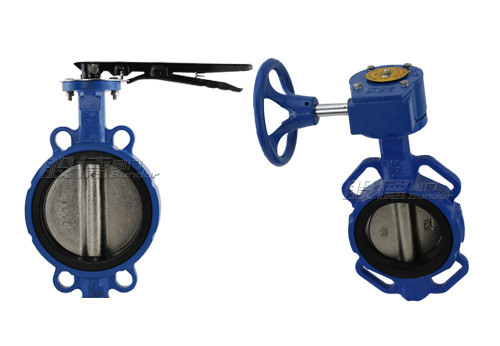

手動蝶閥圖Oue般德閥門

隨著國家加大對基礎設施的建設，對于閥門的需求越來越大，尤其是對手動蝶閥的需求量與日俱增。手動蝶閥顧名思義就是需要手工手動操作的蝶閥，區別于手動蝶閥的就是氣動蝶閥和電動蝶閥。手動蝶閥的操作有手柄和渦輪兩種，它們的操作都非常的簡單，但最近小編發現，有些朋友對于手動蝶閥的開關使用步驟仍然不太了解。所以這篇文章，我們幫這一部分朋友來熟悉手動蝶閥的操作。Oue般德閥門

手動蝶閥是一種結構非常簡單的閥門，它的組成部分主要有，閥體、閥桿、蝶板、閥座、再加上驅動裝置。手動蝶閥的驅動裝置就是手柄或者渦輪頭。手動蝶閥可以分為手柄蝶閥和渦輪蝶閥，所以它的開關使用步驟我們也要分開來說。Oue般德閥門

手柄蝶閥開關使用步驟Oue般德閥門

Oue般德閥門

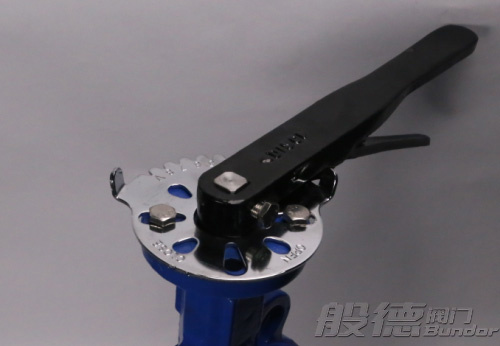

手柄蝶閥的手柄Oue般德閥門

手柄蝶閥的開關需要人工通過扳動手柄來實現，因為蝶閥既可以做截斷使用，又可以用來調節流量，所以如圖，在手柄與閥體直接有一個齒輪，當手柄扳動到兩邊到底的時候，蝶閥是處于全開或者全關狀態，這時候蝶閥是做截斷使用的。當手柄扳動停在齒輪上面的某一處時，蝶閥是做調節流量使用的。Oue般德閥門

手柄的開關位置與蝶板是平行的，中間有閥桿把兩者相連，扳動手柄蝶閥的手柄，手柄帶動閥桿運動，閥桿又會帶動蝶板旋轉，來實現蝶閥的啟閉。旋轉角度為0-90°之間。Oue般德閥門

渦輪蝶閥的開關使用步驟Oue般德閥門

Oue般德閥門

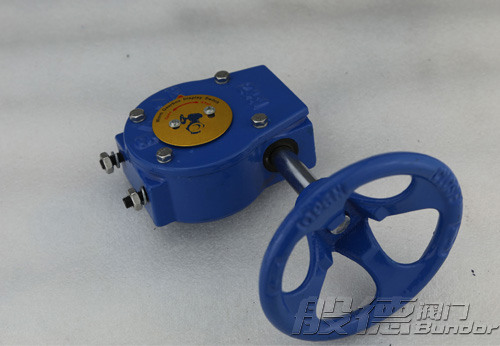

渦輪蝶閥的渦輪頭Oue般德閥門

渦輪蝶閥的開關同樣需要通過人工來實現，不同于手柄蝶閥，渦輪蝶閥是通過手輪來操作的。相同于手柄蝶閥的是，渦輪蝶閥的蝶板和渦輪頭之間也是由閥桿連接的。渦輪蝶閥的開關使用步驟就是，轉動渦輪頭上的手輪，逆時針方向為開，順時針方向為關，轉動手輪，通過渦輪裝置中的齒輪，帶動閥桿運動，閥桿帶動蝶板旋轉，達到開啟和關閉的效果。Oue般德閥門

以上就是兩種手動蝶閥的開關使用步驟，手動蝶閥的結構簡單，體積也比較小，重量輕，只需旋轉90°即可快速啟閉，操作也非常簡單，當閥門處于完全開啟狀態時，只有蝶板的厚度是介質流經閥體內的唯一阻力，流體阻力也非常小。如果您需要采購手動蝶閥，歡迎您來找般德閥門。Oue般德閥門
