蝶閥也叫蝴蝶閥、翻板閥，是一種結構非常簡單的調節閥門。它的主要結構是由閥體、蝶板、閥桿，閥座、傳動裝置、操作機構組成。xfq般德閥門

蝶閥是如何進行工作的呢？xfq般德閥門

蝶閥的工作原理是由一個圓盤形的蝶板作為啟閉件，與閥桿連接，并在閥體內隨著閥桿繞其自身的軸線旋轉，來實現對管路的啟閉和調節。蝶板在關閉位置旋轉90°時閥門處于全開狀態，此時蝶板的厚度是介質流通的唯一阻力，阻力非常小。另外，改變蝶板的角度可以用來調節介質流量。蝶閥一般安裝于管道的直徑方向，可以任意位置安裝。xfq般德閥門

xfq般德閥門

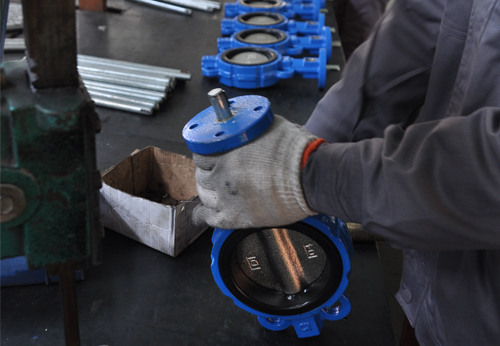

蝶閥生產加工圖xfq般德閥門

蝶閥的結構原理非常適合制作大口徑閥門，應用于石油、煤氣、化工、水處理等一般工業上。蝶閥在使用中最常見的故障是，蝶閥的密封面橡膠在長時間持續的使用過程中，受到腐蝕、磨損而產生撕裂、老化甚至脫落現象，導致閥門出現卡澀不能正常關閉，影響閥門的密封性能。為解決這一問題，蝶閥的結構不斷被優化。xfq般德閥門

最簡單的蝶閥是同心蝶閥，即閥桿軸心、蝶板中心、本體中心在同一位置上。該種蝶閥結構非常簡單。缺點是由于蝶板與閥座受到的擠壓、刮擦嚴重，密封面磨損快。xfq般德閥門

為彌補同心蝶閥的缺點，單偏心蝶閥誕生，單偏心蝶閥的閥桿軸心偏離了閥板密封中心，這樣一來蝶板上下端不再是旋轉的中心，減輕了蝶板上下端與閥座的過度擠壓帶來的壓力。xfq般德閥門

雙偏心蝶閥是在單偏心蝶閥的基礎做了改良。雙偏心蝶閥的閥桿軸心既偏離密封中心、也偏離閥體中心。雙偏心蝶閥的優勢在于閥門被開啟后蝶板可以快速的脫離閥座、很大程度上消除了蝶板與閥座之間的不必要的擠壓、刮擦，同時也減輕了閥門啟閉的阻力、降低了磨損、提高了閥座壽命。xfq般德閥門

以上閥門都有一個缺點，它們都是軟密封不耐高溫，但是使用耐高溫的金屬材料制作蝶閥，密封性能又沒有保障。為了解決這一難題，三偏心蝶閥被研制出來。xfq般德閥門

三偏心蝶閥的最大特點就是從根本上改變了蝶閥的密封構造，三偏心蝶閥是扭力密封，而不再是位置密封，也就是說不再是依靠閥座的彈性變形來密封，而是完全依靠閥座的接觸面壓來達到密封效果。所以，三偏心蝶閥在耐高溫、高壓，耐腐蝕的同時，也能夠有很好的密封效果。xfq般德閥門
