蝶閥結構圖 蝶閥工作原理
發布時間:2021-07-26 10:51:18

蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥種類很多,用途廣泛,也是我們?nèi)粘T诠艿郎献铋L見到的閥門種類。本篇文章般德閥門為您介紹一下蝶閥結構圖、蝶閥結構特點以及蝶閥工作原理。5mu般德閥門

蝶閥結構特點5mu般德閥門

蝶閥結構圖5mu般德閥門

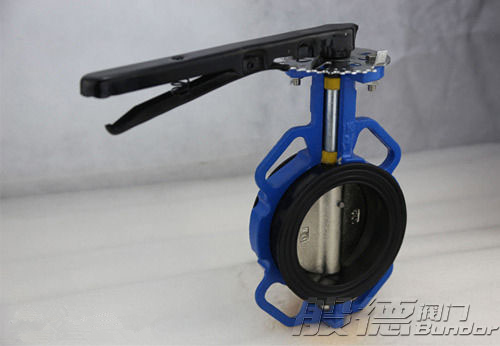

蝶閥結構圖5mu般德閥門

蝶閥具有結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90°往復回轉,驅動力矩小等特點,用于截?cái)?、接通、調節管路中的介質流通,具有良好的流體控制特性和關閉密封性能。5mu般德閥門

蝶閥的蝶板流線形設計,流體阻力損失小。5mu般德閥門

蝶閥的閥桿為通桿結構,經過調質處理,有良好的綜合力學性能和抗腐蝕性,抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行,閥桿的填料不易破壞,密封可靠。5mu般德閥門

蝶閥的連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構,可實現遠距離控制和自動化操作。5mu般德閥門

蝶閥工作原理5mu般德閥門

蝶閥工作原理圖5mu般德閥門

蝶閥是以圓形蝶板作啟閉件來啟閉和調節管道內介質流通的閥門,在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,蝶閥處于全開狀態。5mu般德閥門

蝶閥的開度與流量之間的關系,基本上呈線性比例變化。如果用于控制流量,其流量特性與配管的流阻也有密切關系,如兩條管道安裝閥門口徑、形式等全相同,而管道損失系數不同,閥門的流量差別也會很大。5mu般德閥門

如果閥門處于節流幅度較大狀態,閥板的背面容易發生氣蝕,有損壞閥門的可能,一般均在15°外使用。5mu般德閥門

蝶閥處于中開度時,閥體與蝶板前端形成的開口形狀以閥軸為中心,兩側形成完成不同的狀態,一側的蝶板前端順流水方向而動,另一側逆流水方向而動,因此,一側閥體與閥板形成似噴嘴形開口,另一側類似節流孔形開口,噴嘴側比節流側流速快的多,而節流側閥門下面會產生負壓,往往會出現橡膠密封件脫落。5mu般德閥門

蝶閥操作力矩,因開度及閥門啟閉方向不同其值各異,臥式蝶閥,特別是大口徑閥,由于水深,閥軸上、下水頭差所產生的力矩也不容忽視。另外,閥門進口側裝置彎頭時,形成偏流,力矩會有增加。閥門處于中間開度時,由于水流動力矩起作用,操作機構需要自鎖。5mu般德閥門

蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。5mu般德閥門
