手動蝶閥泛指需要人工扳動手柄或轉動手輪來控制啟閉的蝶閥，手動蝶閥可以是軟密封的，也可以是硬密封的；可以是鐵的，也可以是鋼的。手動蝶閥根據結構形式可以分為常見的中線手動蝶閥、雙偏心手動蝶閥、三偏心手動蝶閥。下面般德閥門就為您介紹一下手動蝶閥的結構詳細圖解。

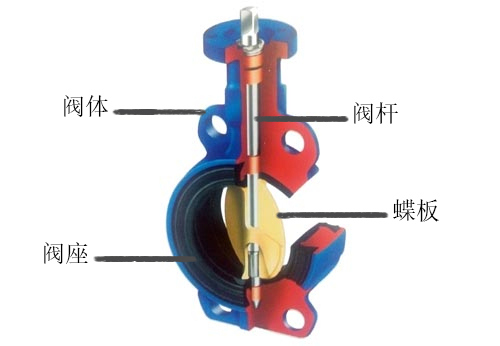

中線手動蝶閥結構圖
中線蝶閥的結構特征為閥桿軸心、蝶板中心、本體中心在同一位置上。常見的中線蝶閥多為軟密封的，密封面材質為橡膠或者氟塑料；也有一種通風蝶閥也是中線結構。
中線蝶閥因?yàn)樽陨斫Y(jié)構現在，只能在低壓環境中使用，軟密封中線蝶閥最大承壓為16公斤；通風蝶閥最大承壓6公斤。

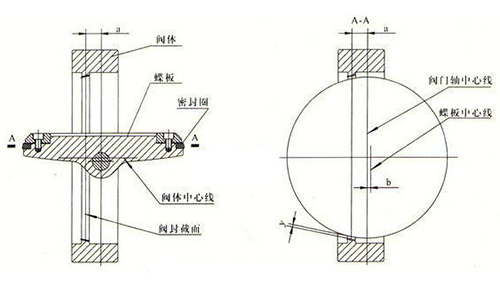

雙偏心手動蝶閥結構圖
雙偏心蝶閥的結構特征是閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心蝶閥既可以做成軟密封的，也可以做成硬密封的，這樣使雙偏心蝶閥在使用范圍上就比中線蝶閥更廣泛一些。雙偏心蝶閥也屬于低壓閥門，不耐高壓；但是雙偏心蝶閥使用硬密封材質后，能夠適應高溫工況環境。
三偏心手動蝶閥結構圖
三偏心蝶閥的結構特征是閥桿軸心同時偏離蝶板中心及本體中心，且閥座回轉軸線與閥體通道軸線有一定角度。三偏心蝶閥繼承了雙偏心蝶閥既可以做成軟密封，也可以做成硬密封的優點，同時三偏心蝶閥為多層次密封，密封性能媲美軟密封中線蝶閥，同時還能在高溫高壓環境中使用。
